顶圣集团与您分享行业最新资讯
S01XBIG58-HF1200B 是该系列产品中银含量最 低的钢材，在保持与 SAC305 相当的可靠热机械性能的同时，最大限度地降低了成本。
S01XBIG58-HF1200B 能有效应对常见的焊接难题，包括减少空洞、提高润湿性、减少助焊剂飞溅、增强印刷性能、提高电气可靠性以及符合无卤素要求。尤其值得一提的是，其卓越的低空洞性能和优异的润湿性是其关键优势，可实现极高的焊点质量。
● 显著提高抗热机械应力的耐久性
● 在耐热循环性和接头强度方面优于 SAC305
● 通过优化材料使用，实现卓越的成本效益
● 多项特性，包括超低空隙率和低熔剂飞溅
● 尽管符合无卤标准，但其润湿性与含卤焊膏相当
产品名称S01XBIG58-HF1200B
作品Sn 0.1Ag Cu Bi Ni
熔点（℃）211-227
粒径（μm）20-38
助焊剂含量（%）11.7
粘度（Pa.s）190
卤化物含量（%）0
助焊剂类型ROL0（IPC J-STD-004D）
在传统的低银焊料合金中，降低银含量通常会导致焊点可靠性降低。
然而，S01XBIG58-HF1200B克服了这种权衡。通过优化添加Bi和Ni（二者均具有独特的冶金优势），S01XBIG58-HF1200B在保持优异可靠性的同时，实现了与SAC305相当的接头强度。

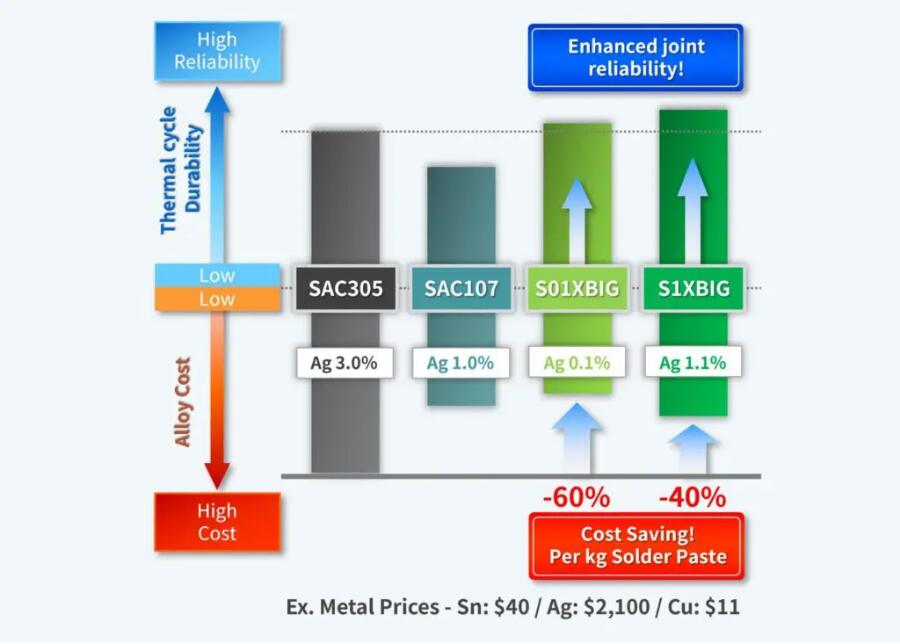

同时，其较低的银含量有助于制造商最大限度地减少因银价上涨而导致的焊膏成本波动，从而实现更稳定、更具成本效益的生产策略。

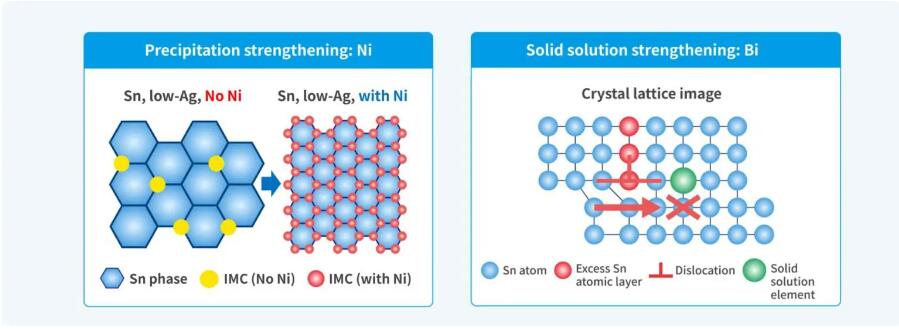

沉淀强化：镍（Ni）
熔点高的细小金属间化合物在锡晶格内析出，以防止位错传播到晶界之外。
固溶强化：铋（Bi）
在锡相中，通过散射原子直径明显更大的元素，在晶格中产生应变，从而实现原子级强化，防止位错传播。
强化元素抑制焊点微观结构变化和热循环过程中金属间化合物（IMC）的生长。
与 SAC305 相比，S01XBIG58-HF1200B 在热循环后强度衰减较小，并保持较高的焊点可靠性。

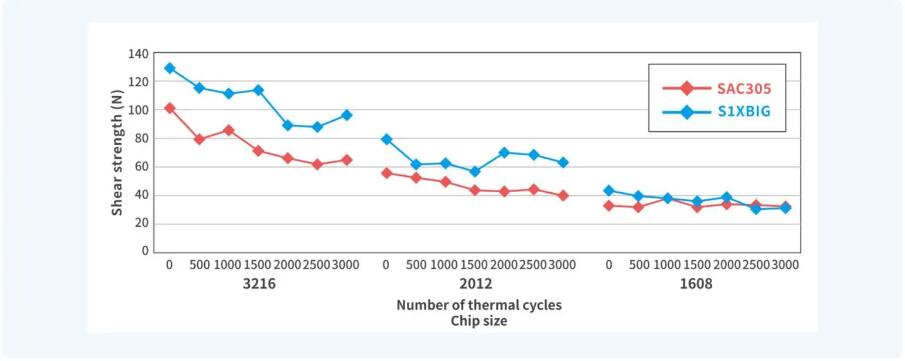

■剪切强度和热循环测试（-30/+80℃）
